Wo wir gerade bei dem Thema sind ... wer sich gerne einen ET-312 klon bauen möchte, kann das jetzt tun. Entsprechende Layouts für Platinen, Schaltpläne und sonstige Informationen gibt es hier:

https://buttplug.io/hardware/mk312-bt/



[Constantin7]

On 8.6.2017 at 11:17, orgasmscience said:

Wow, das sieht wirklich ziemlich sauber aus, gute arbeit.

Hast du schonmal drüber nachgedacht, die Firmware und die Schaltpläne z.B. auf github zu werfen? Ich könnte mir vorstellen, daß das einige Leute sehr dran interessiert währen

Ja, hab ich. Ich hatte vereinfachte Pläne davon auch schon mal in der LZ etc veröffentlicht. Auch von einem mobilen Gerät welches mittels App per Bluetooth vom Handy aus gesteuert werden kann. Allerdings wollten das dann einige nachbauen, die zum Teil von Elektronik keine Ahnung hatten, bzw kamen dann nachfragen wo sich herausstellte, das die Leute das Gerät mit billigsten Netzteilen betrieben haben. Gaaanz wichtig ist hier Safety!! Und das geht nicht mit einem 3,50 Eur Netzteil von Ebay. Ich betreibe meine Geräte mit zertifizierten Medical-Netzteilen ( EN60601-1 ) zur Verwendung direkt am Patienten.

Wenn jemand Interesse an einem Nachbau hat, kann er sich gern bei mir melden.



[Cuaxolotl]

Hey, ich hätte Interesse an einem Nachbau, leider sind meine handwerklichen Fähigkeiten nicht so gut

[Red_D]

Hallo liebe Gemeinde,



ich bin neu auf dem gebiet der Elektro-Stimulation aber mir gefällt es. Nun wollte ich doch mal ein eigenes Gerät bauen und bin auf folgende Seite gestossen.... Stereo Stim.

Ich wollte das ganze ein wenig abändern und statt des Verstärkerboardes welches in dem Beitrag erwähnt wird habe ich eines mit Bluetooth und eigener Stromversorgung gewählt. Somit entfällt auch die USB-Soundkarte. LT-700 und ein bisschen Kleinzeug bestellt. Lötkolben raus gekrammt und los ging es. Das Problem welches Ich jetzt habe ist das ich glaubs zu doof für die verdrahtung bin. Ein sauber Schaltplan ist mir auch nicht ersichtlich. Die LT-700 werden doch nur an die Lautsprecherausgänge der Verstärkerplatine gelötet. Oder seh ich das falsch? Und Zwar die Seite mit den 2 Füssen des  LT-700 an das Verstärkerboard und die 2 äusseren der 3 Füssen an die Elektrode. Oder? Nur leider messe ich da nichts am Ausgang???

Kann mir da jemand helfen?

Vielen Dank und freundliche Grüsse

[achim_57]

Vor 21 Stunden, Red_D said:

Hallo liebe Gemeinde,



ich bin neu auf dem gebiet der Elektro-Stimulation aber mir gefällt es. Nun wollte ich doch mal ein eigenes Gerät bauen und bin auf folgende Seite gestossen.... Stereo Stim.

Ich wollte das ganze ein wenig abändern und statt des Verstärkerboardes welches in dem Beitrag erwähnt wird habe ich eines mit Bluetooth und eigener Stromversorgung gewählt. Somit entfällt auch die USB-Soundkarte. LT-700 und ein bisschen Kleinzeug bestellt. Lötkolben raus gekrammt und los ging es. Das Problem welches Ich jetzt habe ist das ich glaubs zu doof für die verdrahtung bin. Ein sauber Schaltplan ist mir auch nicht ersichtlich. Die LT-700 werden doch nur an die Lautsprecherausgänge der Verstärkerplatine gelötet. Oder seh ich das falsch? Und Zwar die Seite mit den 2 Füssen des  LT-700 an das Verstärkerboard und die 2 äusseren der 3 Füssen an die Elektrode. Oder? Nur leider messe ich da nichts am Ausgang???

Kann mir da jemand helfen?

Vielen Dank und freundliche Grüsse





Hallo,

hast du denn eine Signalquelle mit MP3 Files oder ähnliches?

Tu doch mal einen Bauplan zeichnen und posten.

LG Achim



[Felix2209]

Ich hab mir momentan das M4B von Seraah nachgebaut



http://seraah.net/selbstbau-stim-m4-b.html



Kostenpunkt um die 150€Material... allerdings fummele ich mich grad noch in die Bedienung rein

[stimulator]

Der schaltplan ist viel zu überlastet.

habe das bauen mit diesen steinen aufgegeben, nehmen zu viel platz ein.

der 10w verstärker von conrad ist kleiner und reicht voll und ganz aus.

GG

[GlücksKugel89]

Was soll so ein Nachbaugerät kosten?

[Red_D]

On 24.7.2017 at 10:43, achim_57 said:





Hallo,

hast du denn eine Signalquelle mit MP3 Files oder ähnliches?

Tu doch mal einen Bauplan zeichnen und posten.

LG Achim



Hallo Achim,

Mit welchem Programm kann ich denn ein brauchbaren Schaltplan aufzeichnen. Habs mit Target probiert aber das ist mir viiiiiiiel zu Kompliziert. Ja ich hab eine Signalquelle. Bluetooth und einen 3,5Klinke Audioeingang. Müsste nicht rein theoretisch wenn ich die Audioübertrager richtig anschliesse auf der Rückseite eine messbare Spannung rauskommen. Da wo normal die Lautsprecher ran kommen kommt der Übertrager. Nur welche seite des Übertragers ist was? Auf einer Seite hat er drei Anschlüsse auf der anderen 2.



lg

[Felix2209]

On 25.7.2017 at 10:45, GlücksKugel89 said:

Was soll so ein Nachbaugerät kosten?

Ich hab rund 150€ fürs Material bezahlt...wird mit 12V Batterien betrieben und ist mit Ladegerät...

Wie gesagt, ich kämpfe noch mit den Einstellungen



[achim_57]

On 26.7.2017 at 06:01, Red_D said:

Hallo Achim,

Mit welchem Programm kann ich denn ein brauchbaren Schaltplan aufzeichnen. Habs mit Target probiert aber das ist mir viiiiiiiel zu Kompliziert. Ja ich hab eine Signalquelle. Bluetooth und einen 3,5Klinke Audioeingang. Müsste nicht rein theoretisch wenn ich die Audioübertrager richtig anschliesse auf der Rückseite eine messbare Spannung rauskommen. Da wo normal die Lautsprecher ran kommen kommt der Übertrager. Nur welche seite des Übertragers ist was? Auf einer Seite hat er drei Anschlüsse auf der anderen 2.



lg

Übertrager muß doch eine Kennzeichnung haben!?

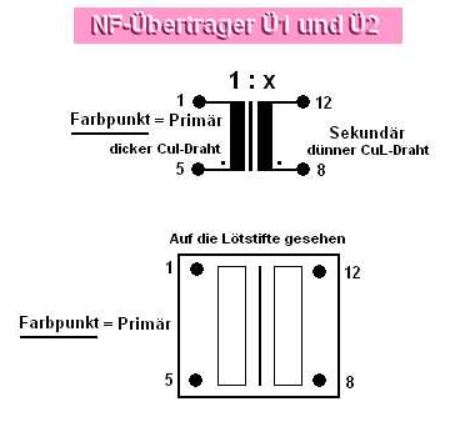

Ich kann dir nur diese Skizze bieten, mehr weiß ich nicht.

Bei meinem Gerät hab ich am Ausgang Verstärker bis zu 0,7 V und nach den Übertragern 40-70 Volt

[alphaht]

Kostenlose Programme zum Schaltpläne erstellen sind z.B.

TinyCAD - https://www.heise.de/download/product/tinycad-74730

ProfiCAD - https://www.heise.de/download/product/proficad-66720

ELWI-SChaltplaneditor - https://www.heise.de/download/product/elwi-schaltplaneditor-78489

Gruß

Wolfgang

[Cuaxolotl]

Hätte jemand Lust, der Ahnung hat, mir so ein Gerät zu bauen? wäre auch bereit zu zahlen.

[maximinian]

On 8.8.2017 at 20:40, Cuaxolotl said:

Hätte jemand Lust, der Ahnung hat, mir so ein Gerät zu bauen? wäre auch bereit zu zahlen.



Welches Gerät meinst du denn? EIne Stereostim-Box, oder was komplizierteres?

Bearbeitet 15. August 2017 von maximinian
Tippfehler

[Cuaxolotl]

Was relativ einfaches und günstiges (und natürlich sicher soweit möglich).

Ich habe zwar theoretisch Ahnung, praktisch sieht es da aber leider mau aus:)

[maximinian]

Ich habe mir neulich ein Stereostim-Gerät nach den Anleitungen aus diesem Thread gebaut. Wenn man alles kaufen müsste wäre man wahrscheinlich mit 50 bis 80 € dabei, je nachdem was für Komponenten rein sollen und wie schön es werden muss.

Mein Setup besteht aus einem billigen TA2024-Verstärker von ebay, und zwei Tonfrequenzübertragern vom Conrad. Energieversorgung ist ein 12V Lipo-Akku aus dem Modellbaubereich, um das Risiko durch Netzspannung zu eliminieren.

Den allermeisten Kleinkram (Widerstände, Schalter, Buchsen und Potis) hatte ich schon rumliegen, deswegen hab ich vielleicht 20 € ausgegeben.

Für den Zusammenbau braucht man eigentlich nur Grundkenntnisse mit dem Lötkolben und dem Akkuschrauber (um Löcher in das Gehäuse zu bohren)...
